类图

发表于 分类于 Waline：
类图是一种用于展示系统或软件的静态结构的图表。它描述了系统中的类、接口、属性和方法之间的关系。类图是面向对象分析和设计中最常用的建模工具之一，它可以帮助开发人员理解系统的结构、组织代码以及进行系统设计。

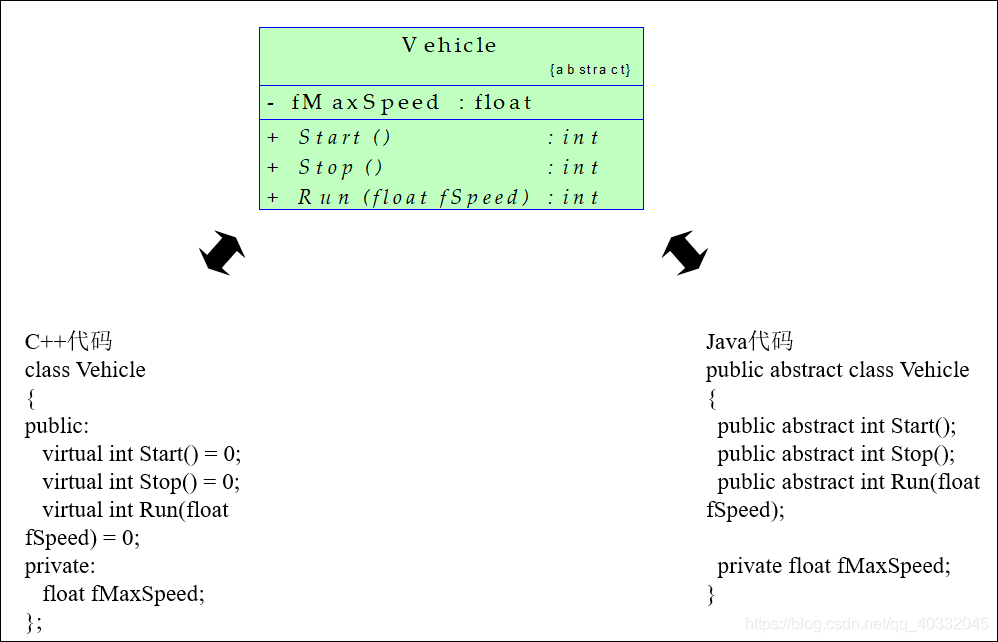

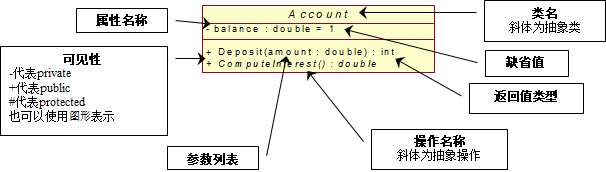

类图示例

|500

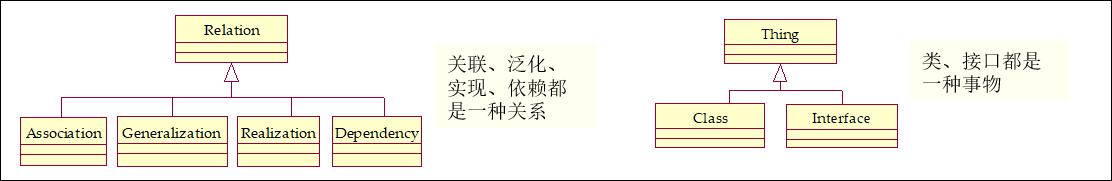

类图关系

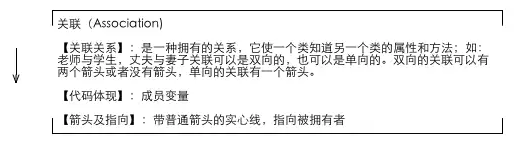

关联关系

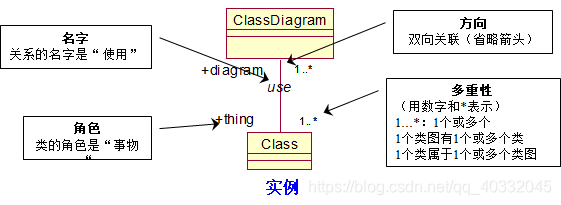

描述了类的结构之间的关系。具有方向、名字、角色和多重性等信息。一般的关联关系语义较弱。

|237

按照多重性分类：

  • 一对一：一个A对象属于一个B对象，一个B对象属于一个A对象
  • 一对多：一个A对象包含多个B对象
  • 多对一：多个A对象属于一个B对象，并且多个A对象中的每个A对象只能属于一个B对象
  • 多对多：一个A对象属于多个B对象，一个B对象属于多个A对象

其中语义较强的关联关系包括：

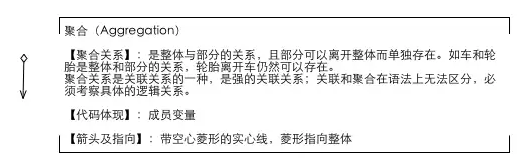

  • 聚合关系（整体与组成，例如 雁群和大雁）

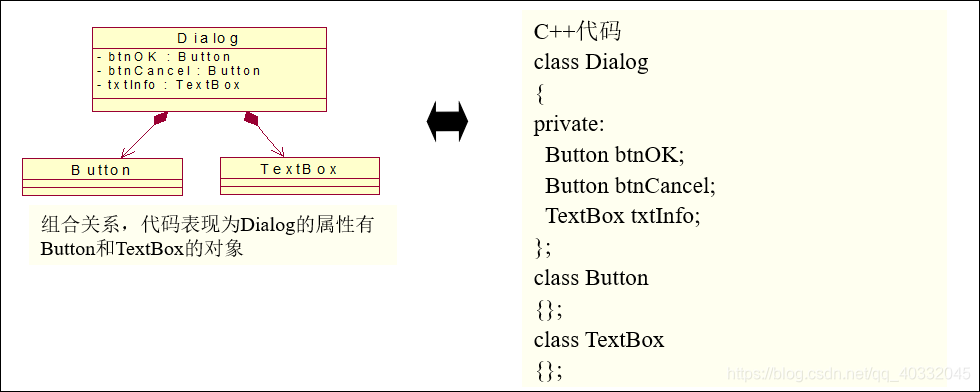

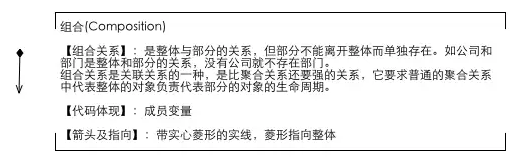

  • 组合关系（整体与部分，例如 汽车和车轮）

聚合和组合的区别是组合关系的部分是属于整体的一部分，部分和整体具有相同的生命周期，部分不能单独存在。

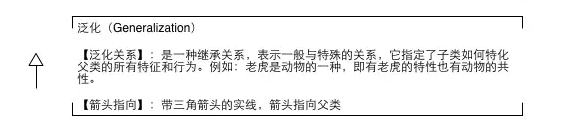

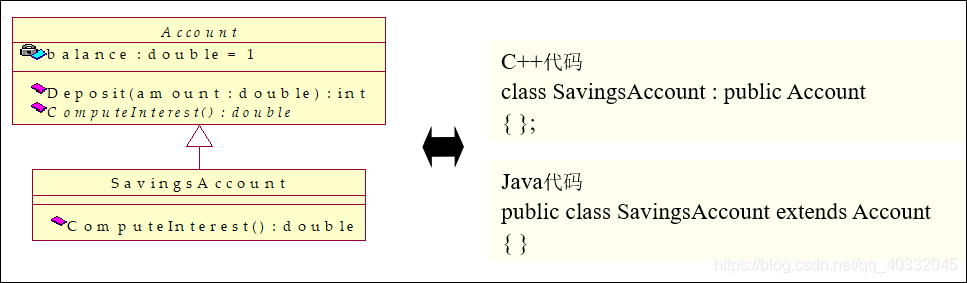

泛化关系

在面向对象中一般称为继承关系，存在于父类与子类、父接口与子接口之间

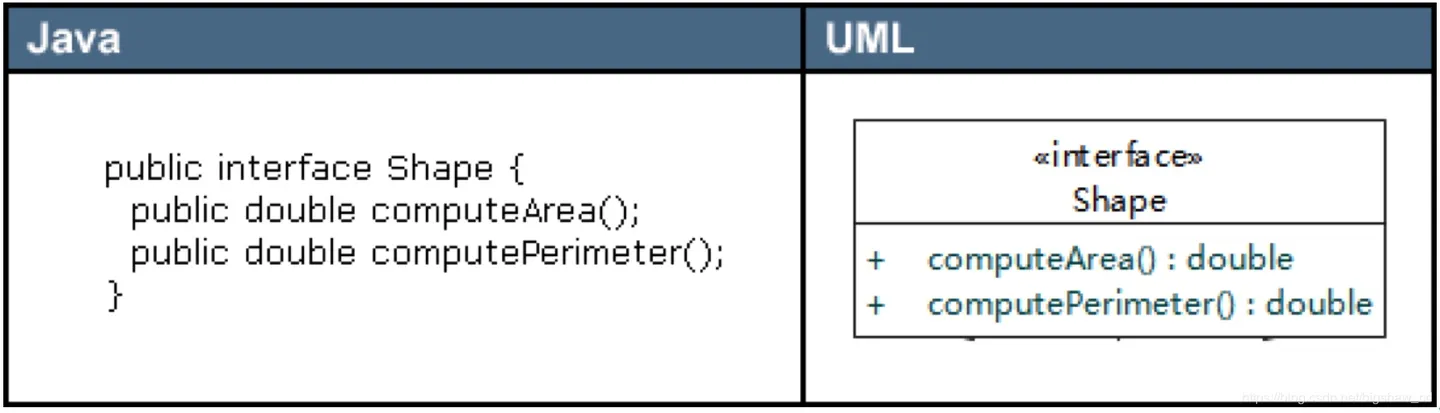

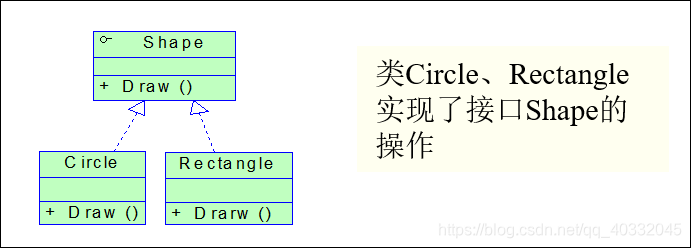

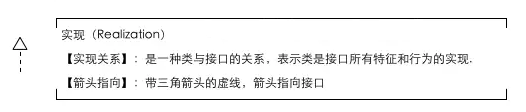

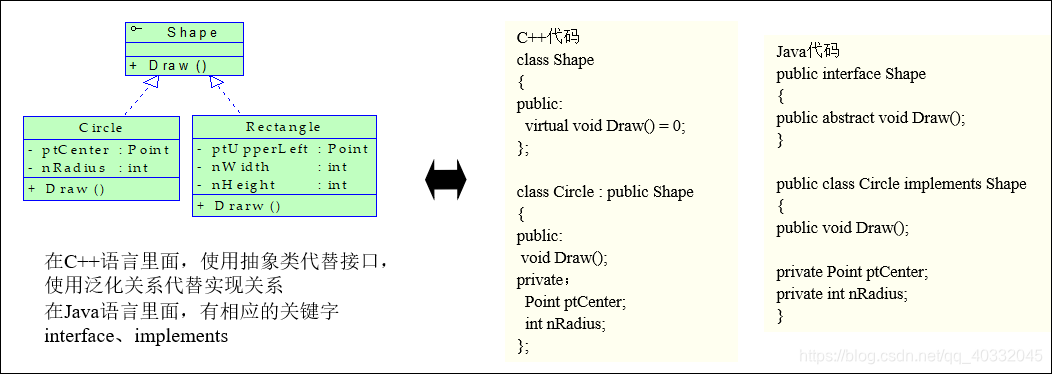

实现关系

对应于类和接口之间的关系

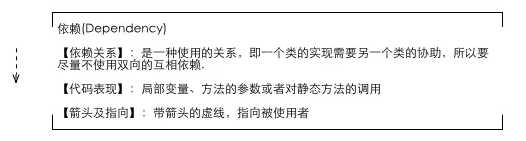

依赖关系

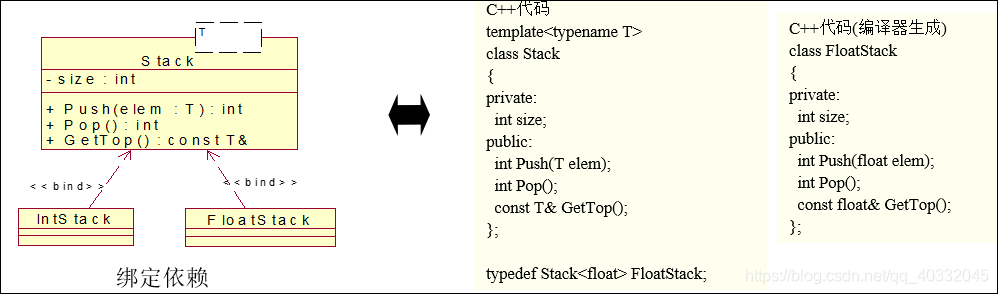

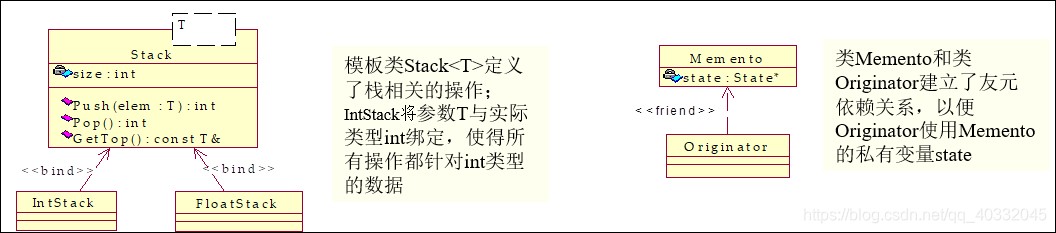

描述了一个类的变化对依赖于它的类产生影响的情况。有多种表现形式， 例如绑定(bind)、友元(friend)等。用虚线表示，依赖谁就指向谁。
